Регулюючі клапани, виконавчі механізми, СПЗ і SIL
Виконавчі органи технологічного процесу. Підбираємо за середовищем, тиском, температурою, потрібним коефіцієнтом пропускної здатності Kv. Регулюючі - для безперервного керування витратою, відсічні - для запорно-перекривних операцій. Безпекові СПЗ - для критичних задач (вибухонебезпечні зони, котли, реактори).

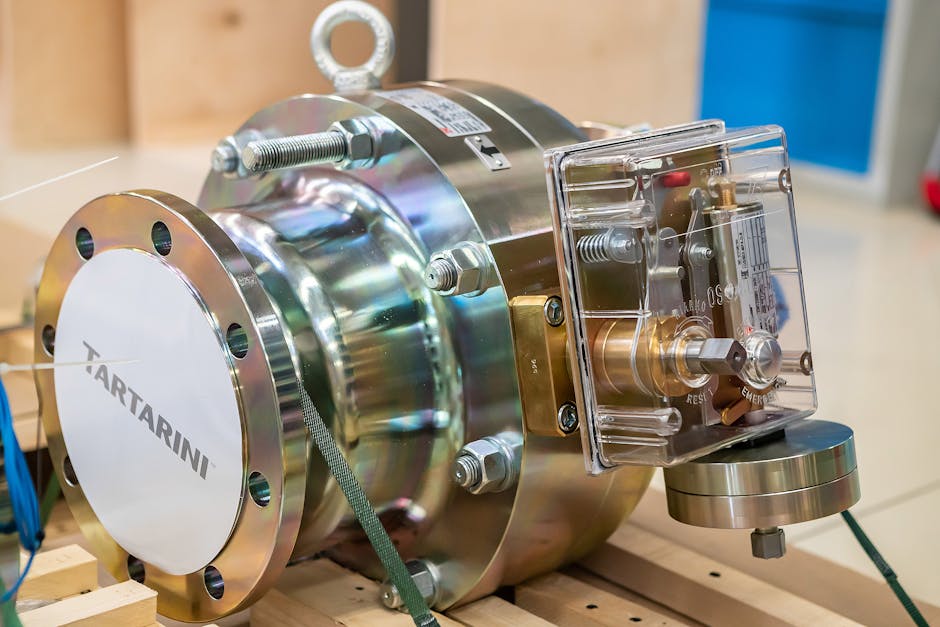

Виконавчий механізм (привід) — вузол, що перетворює керівний сигнал 4-20 мА або стиснене повітря на механічний рух штока чи диска клапана: електричний, пневматичний або гідравлічний. Регулюючий клапан з приводом і позиціонером тримає витрату на заданому рівні, відсічний — просто відкриває або закриває прохід за командою аварійного захисту чи оператора.
Типи й конфігурації
Кожен тип — окремий діапазон параметрів і своя задача. Помилка вибору тут призводить до перевитрати або до простою.
Параметри, без яких підбір не починається
| Тип і конструкція | Прохідний, кутовий, кульовий, дисковий, поворотний. Залежить від процесу і середовища. |
| Номінальний діаметр DN | Від 15 мм до 1000 мм. Підбирається за обсягом потоку і потрібним Kv. |
| Тиск і температура | Робочий і випробувальний тиск, діапазон температур. Стандарт PN16/PN40/PN64. |
| Матеріал | Чавун, сталь, нержавіюча сталь 304/316, дуплекс для агресивних середовищ. |
| SIL-сертифікація | SIL 1 - звичайні системи, SIL 2-3 - критичні, з резервуванням і самотестуванням. |
Типові застосування
Що реально замовляють в Україні
Kvs, характеристика затвора, час ходу, відказобезпечне положення
Чотири параметри специфікації, які визначають, чи підійде клапан під конкретний технологічний контур, а не тільки під трубопровід за діаметром.
| Параметр | Що означає | Практичне значення |
|---|---|---|
| Kvs | Пропускна здатність при повністю відкритому затворі — витрата води в м³/год при перепаді тиску 1 бар | Типорозмір клапана вибирають за Kvs, а не за DN трубопроводу — клапани однакового DN з різним профілем проходу дають різний Kvs |
| Характеристика затвора | Лінійна — витрата прямо пропорційна ходу штока; рівнопроцентна — витрата зростає по експоненті | Лінійну обирають при постійному перепаді тиску на клапані, рівнопроцентну — коли перепад змінюється разом з навантаженням, тобто в більшості реальних контурів |
| Час ходу | Час повного переміщення штока чи диска від закритого до відкритого положення | Пневмопривід — 2-10 секунд, електропривід — 15-60 секунд, гідропривід дає порівнянну швидкість навіть на великих DN за рахунок високого тиску робочої рідини |
| Відказобезпечне положення | Куди йде клапан при втраті сигналу чи живлення: FC (fail close), FO (fail open), FL (fail last — залишається на місці) | Для аварійного скидання пари типово FO, для подачі палива чи реагенту — FC. Вибір диктує технологія, а не звичка постачальника |
Електро, пневмо чи гідравліка: за якими критеріями обирають привід
Тип енергії, що рухає шток, визначає не тільки ціну, а й що станеться з клапаном при аварії на об'єкті.
Наявність стисненого повітря на майданчику
Пневмопривід найдешевший і найшвидший, але без компресорної станції і розведеної магістралі 6-8 бар його ставити нема сенсу — тоді дешевше одразу закладати електропривід.
Необхідний крутний момент на великих DN
Для засувок і кульових кранів від DN300 і вище електропривід виходить громіздким і повільним. Гідравліка на тому ж діаметрі дає в рази вищий момент при компактніших габаритах — тому домінує на дамбах, шлюзах, великій запірній арматурі нафтогазу.
Швидкість реакції для аварійного захисту
Якщо клапан має закритися за секунди при загазованості чи пожежі, пневмопривід із пружинним поверненням — практично єдиний варіант. Електропривід на такій швидкості довго не витримує механіку.
Точність позиціонування в регулюючому контурі
Електропривід із цифровим позиціонером тримає задане положення штока стабільніше за пневмопривід без зворотного зв'язку — там, де важлива саме точність, а не швидкість, електрика виграє.
Вартість інфраструктури проти вартості приводу
Сам гідропривід дорожчий за електро- чи пневмопривід порівнянного моменту, і додатково потрібна маслостанція з насосом і акумулятором — виправдано тільки там, де момент або швидкість критичні, а не з економії.
Позиціонери: навіщо клапану ще один прилад окрім привода
Привід рухає шток, позиціонер стежить, щоб шток зупинився саме там, де сказав контролер, а не там, де дозволило тертя й перепад тиску.
Аналоговий позиціонер
Приймає сигнал 4-20 мА, механічним кулачком порівнює його з реальним положенням штока і подає повітря в привід, доки положення не зійдеться із заданим. Простий, надійний, без діагностики.
Цифровий HART-позиціонер
Той самий принцип плюс самодіагностика приводу, автоматичне калібрування ходу при пуску і можливість запустити частковий хід (partial stroke test) прямо з контрольної кімнати — це і є перевірка справності клапана в системах SIL без зупинки процесу.
Коли позиціонер обов'язковий
На будь-якому регулюючому клапані — без нього контур регулювання не тримає задану витрату точно. На відсічному клапані позиціонер зазвичай не потрібен: там досить кінцевих вимикачів «відкрито/закрито».
Що таке логічний клапан і навіщо потрібна пневмологіка
Термін з іншої категорії обладнання, ніж регулюючі й відсічні клапани вище, але його часто шукають на цій же сторінці каталогу.
Логічний клапан (логічний елемент) — це не запірна чи регулююча арматура на трубопроводі, а компонент пневматичної схеми керування, який виконує логічну функцію И або АБО самим стисненим повітрям, без жодної електроніки. Елемент И пропускає сигнал на вихід тільки тоді, коли тиск є одночасно на обох входах — використовують там, де дію можна виконати лише за збігу двох умов, наприклад одночасного натискання двох кнопок аварійного пуску. Елемент АБО пропускає сигнал, якщо тиск є хоча б на одному з входів — типове застосування: два незалежних джерела команди «стоп», кожне з яких самостійно повинно зупинити систему.
На практиці логічні клапани збирають у пневматичні панелі аварійного захисту (ESD) на свердловинах, компресорних станціях і в вибухонебезпечних зонах, де електронний захист або дублюють, або взагалі уникають через складнішу експертизу і вимоги до вибухозахисту електроніки. Чисто пневматична логіка не залежить від живлення і залишається працездатною навіть при повному знеструмленні об'єкта — це і є причина, чому цей клас обладнання досі закладають у нові проєкти поруч із сучасними SIL-системами, а не замінюють ними повністю.
Кульові (шарові) крани і поворотні затвори — де кожен виправданий
Дві найпоширеніші конструкції запірної арматури, які часто плутають між собою через схожу область застосування.
Кульовий (шаровий) кран
Отвір у кулі повністю відкриває прохід — мінімальний гідравлічний опір, чверть оберту на закриття. Стандарт для відсічної арматури малих і середніх DN, де потрібне повне відкриття без дроселювання.
Дисковий поворотний затвор (батерфляй)
Диск повертається впоперек потоку, легший і дешевший за кульовий кран на великих DN від 200 мм і вище, але створює більший гідравлічний опір навіть у відкритому положенні.
Вибір за діаметром, а не за звичкою
На DN15-150 кульовий кран зазвичай дешевший і надійніший, на DN300 і вище дисковий затвор виграє за вагою і ціною — перехресна точка лежить десь між DN150 і DN250 залежно від тиску й виробника.
FAQ
Електро- чи пневмопривод?
Електро - точніший, плавніший, без зовнішнього живлення. Пневмо - швидший, безпечний у Ex-зонах, простіший. Для регулюючих частіше пневмо з позиціонером, для відсічних - залежить від місця.
Що означає SIL 2?
Probability of failure on demand 10⁻³-10⁻², тобто 1 хибне спрацювання на 100-1000 запитів. Для звичайних безпекових систем досить. SIL 3 - для критичних (атомка, нафтогаз).
Скільки коштує SAMSON клапан DN50?
Регулюючий PN40 з пневмоприводом і позиціонером - 3000-5000 USD. Спецвиконання (SIL 2, Ex, нерж) - 6000-10000 USD. Китайські аналоги - 1000-2000 USD.
Чи робите модернізацію існуючих клапанів?
Так. Заміна приводів на сучасні з керуванням 4-20 мА, додавання позиціонерів для регулювання, оновлення індикаторів положення і концевих вимикачів.
Що таке логічний клапан?
Логічний клапан (логічний елемент) — компонент пневматичної схеми керування, що виконує функцію И чи АБО самим стисненим повітрям, без електроніки. Елемент И пропускає сигнал тільки при тиску одночасно на обох входах, елемент АБО — при тиску хоча б на одному. Застосовують у пневматичних панелях аварійного захисту, де електроніку уникають або дублюють.
Чим виконавчий механізм відрізняється від приводу клапана?
У промисловій термінології це синоніми: виконавчий механізм — загальна назва вузла, що перетворює керівний сигнал на механічний рух, привід — те саме поняття ближче до розмовної інженерної мови. Виконавчі механізми бувають не тільки для клапанів, а й для заслінок, шиберів чи демпферів вентиляції — принцип роботи той самий.
Які бувають промислові виконавчі механізми?
За типом енергії — електричні, пневматичні й гідравлічні. Електричні точніші й не потребують стисненого повітря, пневматичні найшвидші й безпечні у вибухонебезпечних зонах, гідравлічні розвивають найбільший крутний момент на великих діаметрах — засувки дамб, шлюзи, велика запірна арматура нафтогазу. Вибір визначає доступна інфраструктура об'єкта і вимоги до швидкодії.
Що таке Kvs клапана?
Kvs — пропускна здатність клапана при повністю відкритому затворі: витрата води в кубометрах на годину при перепаді тиску 1 бар на клапані. Типорозмір підбирають саме за Kvs, а не за діаметром трубопроводу — два клапани однакового DN можуть мати різний Kvs залежно від профілю проходу.
Лінійна чи рівнопроцентна характеристика затвора — яку обрати?
Лінійну обирають, коли перепад тиску на клапані залишається практично постійним — витрата тоді прямо пропорційна ходу штока. Рівнопроцентну, де витрата зростає по експоненті, беруть, коли перепад тиску змінюється разом з навантаженням системи — це більшість реальних технологічних контурів, тому на практиці рівнопроцентна трапляється частіше.
Що означає відказобезпечне положення FC і FO?
FC (fail close) означає, що клапан закривається при втраті керівного сигналу чи живлення, FO (fail open) — що відкривається. Вибір визначає технологія: для скидання надлишкового тиску пари типово FO, для подачі палива чи небезпечного реагенту — FC. Є ще FL (fail last), коли клапан просто залишається в останньому положенні.
Навіщо клапану позиціонер, якщо вже є привід?
Привід тільки рухає шток, а позиціонер звіряє реальне положення з керівним сигналом 4-20 мА і компенсує тертя, знос і перепад тиску, які інакше зміщують шток від заданої точки. Без позиціонера регулюючий клапан не тримає точну витрату, на відсічному його зазвичай не ставлять — там досить кінцевих вимикачів.
Коли для клапана потрібен гідравлічний привід замість електричного?
Коли потрібен великий крутний момент на діаметрах від DN300 і вище — електропривід порівнянної потужності виходить громіздким і повільним, а гідравліка на тих самих габаритах розвиває момент у рази більший. Типові об'єкти — засувки дамб і шлюзів, велика запірна арматура нафтогазу, де компактність приводу важливіша за вартість маслостанції.
