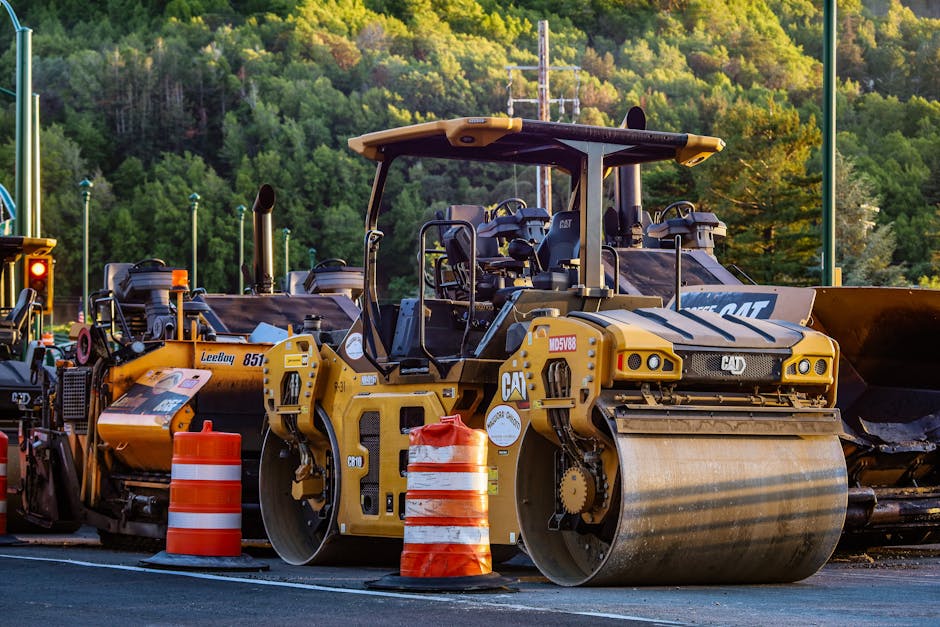

Дорожня техніка: укладання, фрезерування, ущільнення
Дорожні роботи — це ланцюг з 4-5 машин: фреза знімає старий шар, гудронатор готує основу, асфальтоукладач кладе суміш, катки ущільнюють. Збій будь-якої — простоює вся бригада. Підбираємо парк під обсяг робіт (м² за зміну), категорію дороги, температурний режим і логістику між ділянками.
Дорожньо-будівельний каток ущільнює шар ґрунту, щебеню чи асфальтобетону до проектної щільності, прокочуючи його вальцями під власною вагою і вібрацією. Маса — від 1,5 т для дрібного ремонту до 25 т для базових шарів автобану. Тип вальця (гладкий, кулачковий, пневмоколісний) і режим — статика чи вібрація — підбираються під матеріал і товщину шару, а не просто під клас дороги.
Типи й конфігурації
Кожен тип — окремий діапазон параметрів і своя задача. Помилка вибору тут призводить до перевитрати або до простою.
Параметри, без яких підбір не починається
| Робоча ширина | м, з можливістю розширення телескопом. Визначає темп робіт. |
| Глибина фрезерування | см, від 0 до 30 см за одну проходку. Залежить від потужності і барабана. |
| Маса катка | т, статична і динамічна. Визначає глибину ущільнення. |
| Тип бункера / приймальня | Об'єм бункера асфальтоукладача, об'єм для гудрону, ширина розливу. |
| Швидкість і керування | Робоча і транспортна швидкість, тип керування (механіка / електроніка / GPS-нівелювання). |
Типові застосування
Що реально замовляють в Україні
Типи катків і як їх відрізнити
Класифікація йде не за розміром, а за типом вальця й матеріалом, під який каток спроєктований. У специфікації достатньо описати поєднання маси, типу вальця й режиму роботи — цього вистачить постачальнику, щоб підібрати конкретну модель, не питаючи назву бренда.
| Тип катка | Маса | Амплітуда / частота вібрації | Де застосовують |
|---|---|---|---|
| Кулачковий (ґрунтовий) | 6–16 т | 1,5–2,0 мм / 28–33 Гц | зв'язні ґрунти — глина, суглинок, зворотна засипка траншей |
| Гладковальцьовий вібраційний одновальцьовий | 8–20 т | 1,0–1,8 мм / 30–35 Гц | сипучі й змішані ґрунти, щебеневі основи |
| Тандемний гладковальцьовий | 1,5–4 т легкий, 6–10 т важкий | 0,3–0,9 мм / 50–70 Гц | асфальтобетон — сполучний і покривний шар |
| Комбінований (валець + пневмошини) | 6–10 т | 0,4–0,8 мм / 45–60 Гц | фінішне ущільнення асфальту, закриття пор поверхні |
| Пневмоколісний | 8–25 т з баластом | без вібрації, статичний тиск шин | проміжне прокочування асфальту, поверхневі обробки |
Скільки проходів дає амплітуда і частота вібрації
Амплітуда — це розмах коливання вальця, частота — кількість ударів за секунду. Висока амплітуда і низька частота б'ють глибше і підходять для товстого шару ґрунту чи щебеню; низька амплітуда і висока частота дають щільне, рівне ущільнення тонкого асфальтового шару без розтріскування зерна щебеню в суміші.
На практиці для одного шару асфальтобетону товщиною 5–6 см достатньо 4–6 проходів: 2–3 вібраційних для основного ущільнення, далі 1–2 статичних для усунення слідів вальця. Для щебеневої основи товщиною 20–25 см проходів більше — 6–8, бо енергія ущільнення має дійти до нижньої межі шару, а не тільки прим'яти верх.
Перевищена амплітуда на тонкому шарі шкодить так само, як і брак проходів: великоамплітудний режим на асфальті товщиною 4 см дробить зерно щебеню в суміші й знижує щільність замість того, щоб її піднімати. Фактичну щільність перевіряють ядерним щільноміром просто на об'єкті, а не рахунком проходів у журналі виконаних робіт.
Ресайклери: холодне регенерування замість вивезення фрезату
Ресайклер подрібнює старий асфальт разом із частиною основи просто на місці і одразу перемішує його з в'яжучим. На ринку представлені як самохідні машини (лінійки на кшталт Wirtgen WR чи CAT RM), так і причіпні стабілізатори для агрегатування з трактором чи бульдозером.
Що робить машина за один прохід
Фрезерує шар 20–30 см, домішує цемент, бітумну емульсію або спінений бітум і одразу укладає готову суміш назад як нову основу.
Коли вигідніше за фрезу з вивезенням
На реконструкції регіональних доріг з великою протяжністю — не треба возити фрезат на утилізацію і завозити нову щебеневу основу, що знижує кількість рейсів самоскидів на об'єкт.
Обмеження методу
Не підходить, коли основа зруйнована нерівномірно або під нею є ґрунтові дефекти — тоді холодний ресайклінг закладе ту саму проблему назад у конструкцію дороги.
Ширина обробки
2,0–2,4 м за прохід у дорожніх машин; менші причіпні стабілізатори беруть від 1,2 м, що зручно для комунальних доріг і майданчиків.
Коли простіше зняти фрезою і завезти нове
На короткій ділянці чи разовому об'єкті логістика ресайклера — доставка в'яжучого, контроль дозування — часто виходить дорожчою за просте зняття й підвезення нового шару; метод окупається на протяжності ділянки, а не на площі одного майданчика.
Як підібрати каток під тип ґрунту й шар
Тип ґрунту чи матеріалу
Зв'язний ґрунт (глина, суглинок) потребує кулачкового вальця, що проминає матеріал зсередини; сипучий (пісок, щебінь) ущільнюється гладким вібраційним вальцем зверху вниз.
Товщина шару за один прохід укладача
Товстий шар основи вимагає важкого катка з великою амплітудою; тонкий фінішний шар асфальту — легкого катка або статичного режиму, інакше зерно щебеню в суміші дробиться.
Температурне вікно асфальтобетону
Ущільнення починають при 110–140°C і завершують до охолодження суміші приблизно нижче 80°C. Запізнення катка за укладачем на 15–20 хвилин через чергу техніки на об'єкті означає, що суміш охолоне, і подальше прокочування вже не додає щільності, тільки ламає поверхню.
Близькість комунікацій і старих конструкцій
Вібраційний режим за 10–15 м від свіжого мостового полотна чи підземних мереж переводять у статичний — інакше вібрація дає тріщини чи просідання на суміжних ділянках.
Вологість ґрунту на момент ущільнення
Пересушений ґрунт вібрація просто розпушує далі замість ущільнення; перезволожений — каток «місить», а не проминає. Оптимальну вологість перевіряють лабораторно до заїзду техніки, а не на око бригадиром.
Ширина укладання і товщина шару в специфікації
Ширину укладача підбирають не під максимум, а під фактичну ширину смуги: 3–4,5 м для міської вулиці в одну смугу, 6–9 м для двох смуг за прохід на трасі. Телескопічний стіл дає запас 1,5–2,5 м понад базову ширину, але на вузьких вулицях із запаркованими автівками цей запас часто неможливо використати.
Товщина шару в специфікації повинна відповідати фракції суміші: орієнтир — приблизно 2,5–3 товщини максимального зерна щебеню на шар. Для дрібнозернистого покривного асфальтобетону це 4–5 см, для крупнозернистого сполучного — 6–8 см, для щебеневої основи — 15–25 см за один укладений і ущільнений шар. Занижена товщина відносно фракції — типова причина передчасного руйнування покриття, яку рідко вказують у ТЗ.
Окрема точка ризику — поздовжній шов між двома сусідніми проходами укладача: холодний край раніше покладеної смуги ущільнюється гірше гарячого центру, і саме там за першу зиму з'являється перша тріщина. У специфікації варто окремо обумовити перекриття суміжних проходів і чи потрібен окремий прохід катка вздовж шва, поки крайка ще тепла.
FAQ
Яка комплектація потрібна для міської дорожньої бригади?
Базово: 1 асфальтоукладач 3-5 м, 1 фреза 1-1,3 м, 2 катки (важкий 12 т і легкий 3 т), гудронатор, самоскид для відвозу фрезату.
Чи можна купити вживаний асфальтоукладач з ЄС?
Так. Сертифіковані машини 5-10 років з документами обслуговування, передпродажним сервісом. Це 40-60% від ціни нової з ресурсом ще на 8-12 років.
Який каток потрібен після укладання асфальту?
Гладковальцьовий 8-12 т для основного ущільнення, пневмоколісний 8-12 т для остаточного. Послідовність: гладкий → пневмо → гладкий легкий для фінішу.
Чи робите оформлення під муніципальні тендери?
Так. Підготовка тендерної специфікації, підтвердження аналогів, ВЕД, УКТЗЕД 8479, дозвільні документи, доставка до бази замовника.
Чим дорожньо-будівельні катки відрізняються один від одного?
Головна відмінність — тип вальця й режим ущільнення, а не просто маса машини. Кулачковий каток проминає зв'язні ґрунти зсередини, гладковальцьовий вібраційний ущільнює сипучі ґрунти й щебінь, тандемний гладковальцьовий і комбінований (валець плюс пневмошини) працюють по асфальтобетону, а пневмоколісний закриває пори на поверхні статичним тиском шин без вібрації.
Яка дорожня техніка потрібна для укладання й ущільнення одного шару?
Набір визначає не бюджет, а конструкція дороги — скільки шарів основи й покриття передбачає проєкт. Один шар щебеневої основи — це фреза чи ресайклер і каток великої маси з високою амплітудою; шар асфальтобетону додає укладач і легший каток з малою амплітудою для фінішного проходу.
Що таке амплітуда і частота вібрації катка і як вони впливають на ущільнення?
Амплітуда — розмах коливання вальця в міліметрах, частота — кількість ударів вальця по поверхні за секунду. Висока амплітуда і низька частота дають глибоке ущільнення товстого шару ґрунту чи щебеню; низька амплітуда і висока частота — щільний рівний асфальт без розтріскування зерна щебеню в суміші.
Скільки проходів катка потрібно для ущільнення шару асфальту?
Для шару асфальтобетону товщиною 5–6 см зазвичай досить 4–6 проходів: 2–3 вібраційних для основного ущільнення і 1–2 статичних для усунення слідів вальця. Товщий шар щебеневої основи 20–25 см потребує 6–8 проходів, бо енергії має вистачити до нижньої межі шару. Пропущені проходи на цій стадії не видно одразу — вони проявляються колійністю й тріщинами вже в перший сезон експлуатації.
Яка товщина шару асфальту допустима за один прохід укладача?
Орієнтир — приблизно 2,5–3 товщини максимального зерна щебеню в суміші. Дрібнозернистий покривний асфальтобетон укладають шаром 4–5 см, крупнозернистий сполучний — 6–8 см, а щебеневу основу — 15–25 см, але її ущільнює вже не укладач, а окремий важкий каток. Занижена товщина відносно фракції суміші — типова причина передчасного розтріскування покриття.
Як підібрати каток під тип ґрунту?
Зв'язний ґрунт — глина, суглинок — ущільнюють кулачковим вальцем, який проминає матеріал зсередини, а не просто притискає зверху. Сипучий ґрунт — пісок, щебінь, гравійна суміш — краще бере гладкий вібраційний валець. Комбінація (кулачковий на перший прохід, гладкий на фініш) підходить для змішаних ґрунтів на одному об'єкті.
Що таке дорожній ресайклер і чим він вигідніший за фрезу?
Ресайклер за один прохід фрезерує старий асфальт разом із частиною основи, домішує цемент або бітумну емульсію і одразу укладає готову суміш назад як нову основу. На відміну від фрези, матеріал не вивозять — це знижує кількість рейсів самоскидів на протяжних ділянках при реконструкції регіональних доріг.
Чим комбінований каток відрізняється від звичайного вібраційного?
Комбінований поєднує один гладкий валець і вісь із пневмошинами: валець дає вагу й вібрацію, шини — проминаючу дію без ударного навантаження. Це фінішний прохід, який закриває дрібні пори на поверхні асфальту без ризику подрібнити зерно щебеню, чого не робить звичайний двовальцьовий вібраційний тандем.
