HMI оператора, промислові ПК, мережеві інтерфейси
Інтерфейс між машиною і людиною. Підбираємо HMI за розміром екрану, кількістю тегів зв'язку з PLC, специфікою виробничого середовища (вологість, вібрація, температура). Промислові ПК - для складних задач візуалізації, машинного зору, AI-аналітики. Мережеві шлюзи - для інтеграції різних протоколів і вилучення даних у IT-мережу.

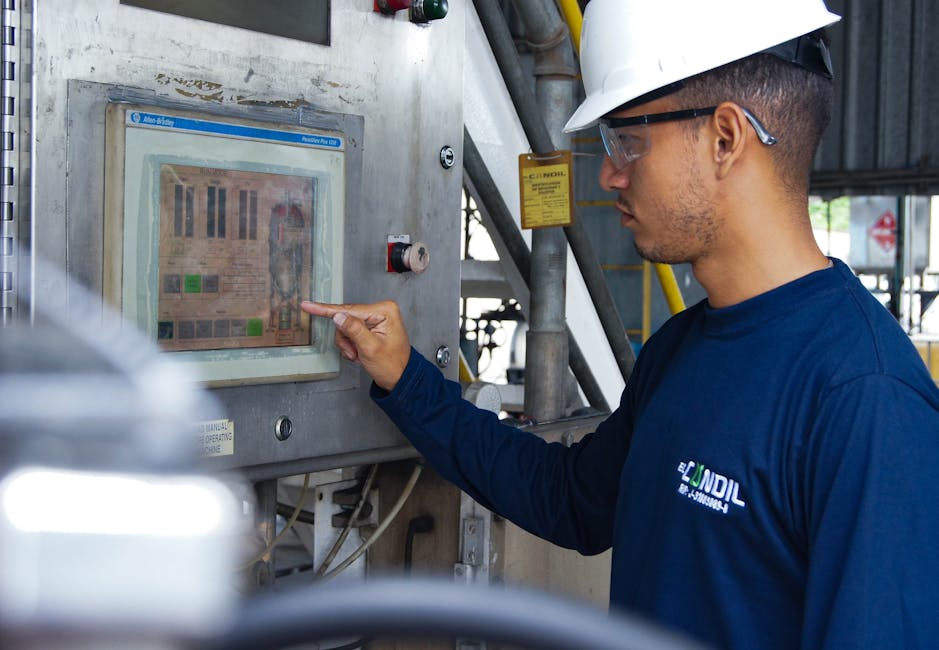

Панель HMI (Human-Machine Interface) — сенсорний дисплей 4-22 дюйми, що показує стан процесу й приймає команди оператора, з'єднаний із ПЛК по Modbus TCP, Profinet або EtherNet/IP. Резистивний сенсор дешевший і працює в рукавицях, ємнісний — точніший і підтримує мультитач. Промисловий ПК бере на себе складнішу логіку, коли можливостей HMI вже не вистачає.
Типи й конфігурації
Кожен тип — окремий діапазон параметрів і своя задача. Помилка вибору тут призводить до перевитрати або до простою.
Параметри, без яких підбір не починається
| Діагональ і роздільна здатність | 4-22", VGA / SVGA / FullHD. Більший екран - більше інформації за одного погляду. |
| Тип touchscreen | Резистивний - дешевший, працює в рукавицях. Ємнісний - точніший, швидший відклик. |
| Кількість тегів зв'язку | 250-50000 з PLC. Підбирається за кількістю змінних, що відображаються і архівуються. |
| Підтримка протоколів | Modbus, ProfiBus, EtherCAT, OPC UA, MQTT для IIoT. |
| Робочі умови | -20...+60°C, вібрація 1-2g, IP65/IP66 на лицьовій стороні. |
Типові застосування
Що реально замовляють в Україні
Середовище розробки: чому зміна бренду панелі коштує дорожче за саму панель
Апаратна частина в специфікації — один рядок. Програмне забезпечення під конкретний бренд — те, що визначає, скільки часу піде на пусконалагодження.
Кожен виробник HMI постачає власне середовище розробки, і проєкти між ними не переносяться автоматично. Siemens використовує WinCC Basic чи Comfort усередині TIA Portal — ту саму платформу, що й для ПЛК S7, тому екрани й теги логічно пов'язані з програмою контролера. Weintek розробляє в EasyBuilder Pro — простішому середовищі, популярному через низький поріг входу і безкоштовну ліцензію. Pro-face працює через GP-Pro EX, Delta — через DIAScreen чи Screen Editor залежно від серії панелей, B&R — через Automation Studio з модулем mapp View.
Практичний наслідок для замовника — не сама ціна панелі, а вартість переходу. Проєкт екранів, рецептів і алармів, зроблений у TIA Portal під Siemens, не відкриється в EasyBuilder Pro для заміни на Weintek: логіку, мнемосхеми і прив'язки до тегів переробляють заново. Якщо на об'єкті вже стоїть парк HMI одного бренду, дешевше й швидше лишатися в ньому, навіть коли конкурент пропонує панель дешевшу на папері.
Ethernet-протоколи HMI: Modbus TCP, Profinet, EtherNet/IP
Три протоколи вирішують одну задачу — зв'язок панелі з контролером по мережі — але прив'язані до різних екосистем виробників.
| Протокол | Екосистема | Особливість | Коли обирають |
|---|---|---|---|
| Modbus TCP | Виробника-нейтральний | Простий, є в будь-якому ПЛК і давачі з Ethernet-портом | Змішаний парк обладнання різних виробників |
| Profinet | Siemens | Реальний час, глибока інтеграція з S7-1200/1500 | Об'єкт побудований на Siemens від ПЛК до приводів |
| EtherNet/IP | Rockwell / Allen-Bradley | Протокол CIP поверх стандартного Ethernet | Лінії й машини на контролерах Allen-Bradley |
| OPC UA | Виробника-нейтральний, верхній рівень | Платформонезалежний обмін з MES/ERP, вбудована безпека | Передача даних із цеху в диспетчерську чи хмару |
Резистивний чи ємнісний сенсор
На папері різниця в кілька рядків характеристик, на виробництві — у тому, чи впорається оператор в робочих рукавицях.
Робота в рукавицях
Резистивний реагує на будь-який тиск, включно з рукавицею чи стилусом. Ємнісний за замовчуванням розпізнає тільки голий палець або спеціальну провідну рукавицю.
Стабільність калібрування
Резистивний сенсор — це мембрана, яка з часом і кількістю натискань втрачає точність і потребує повторної калібровки. Ємнісний не має рухомих шарів і не зношується так само.
Мультитач і жести
Тільки ємнісний підтримує масштабування двома пальцями й розпізнавання кількох одночасних дотиків — резистивна технологія фізично на це не розрахована.
Хибні спрацювання від вологи
Крапля конденсату чи технологічної рідини на ємнісному екрані може імітувати дотик. У вологих цехах і мийних зонах резистивний сенсор часто надійніший, попри застарілий вигляд технології.
Сумісність із захисною плівкою
Резистивні панелі спокійно приймають додаткову захисну плівку поверх скла — чутливість помітно не падає. На ємнісному сенсорі товста плівка чи бруд на ній послаблюють сигнал і можуть викликати пропуски дотику.
IP65 на лицьовій панелі і робочий діапазон температур
Два параметри, які найчастіше плутають при виборі місця монтажу.
IP65 діє тільки спереду
Захист від пилу й водяних струменів стосується лицьової панелі за склом. Задня частина корпуса зі шлейфами та платою зазвичай має лише IP20 і вимагає монтажу всередині шафи.
Для вулиці потрібен окремий клас
IP65 не розрахований на прямий дощ і сонце — для зовнішнього монтажу беруть панель з IP66/IP67 або додатковий козирок і підігрів корпуса при мінусових температурах.
Робочий діапазон -20…+60°C підходить не завжди
Біля печей, сушарок чи на вулиці взимку без опалення шафи цей діапазон перевищують в обидва боки — потрібне спецвиконання з розширеним діапазоном або примусове охолодження чи підігрів шафи.
Роздільна здатність під розмір екрана
На 4-7 дюймах вистачає базової SVGA — деталі все одно не розгледіти. FullHD виправданий від 15 дюймів і більше, коли на екран виводять кілька мнемосхем чи детальні тренди одночасно.
HMI на ринку: де Siemens виправданий, а де переплата
Бренд панелі рідко визначає функціонал сам собою — частіше його визначає те, який ПЛК і яка команда вже налагоджує проєкт.
Siemens Comfort Panels домінують там, де контролер уже S7-1200 чи S7-1500 — спільна екосистема TIA Portal скорочує час пусконалагодження, тому ці панелі трапляються в специфікаціях навіть для нескладних задач, де вистачило б дешевшої альтернативи. Weintek і Delta закривають той самий функціонал — мнемосхема, тренди, аварії, рецепти — за суттєво нижчою вартістю панелі й виправдані там, де ПЛК теж не преміум-бренду або команда монтажника вже звикла до EasyBuilder Pro.
Advantech і Beckhoff у цьому переліку не HMI-панелі, а промислові ПК: там, де на екран одночасно виводять повноцінну SCADA, ведуть архів на тисячі тегів або рахують щось важче за мнемосхему — наприклад, зображення з камери, — панель вже не панель, а комп'ютер із touchscreen замість монітора.
FAQ
HMI чи промисловий ПК?
HMI - для базової візуалізації і керування машиною (до 1000 тегів). Промисловий ПК - для складних задач, інтеграції з ERP/MES, машинного зору, AI.
Чи можна замінити стару HMI Siemens новою?
Так, з міграцією проєкту через WinCC Comfort. Стара серія Touch Panels - до Comfort Panels. Базова логіка переноситься, графіка переноситься з адаптацією.
Яка діагональ для шафи цеху?
7" або 10" достатньо для базової шафи. 12-15" для шкафи з великою кількістю об'єктів. 22" - для центральної диспетчерської.
Скільки коштує HMI Siemens Comfort 10"?
TP1000 Comfort - 1500-2200 USD. Спецвиконання (IP66, високі температури) - дорожче на 30-50%. Китайські аналоги Weintek - 500-800 USD.
Що таке панель HMI?
HMI (Human-Machine Interface) — сенсорна панель, що показує оператору стан обладнання і процесу та приймає команди керування замість фізичних кнопок і індикаторів. Підключається до ПЛК по Modbus, Profinet чи EtherNet/IP, діагональ підбирають під обсяг інформації на екрані — від 4 дюймів для окремого верстата до 22 дюймів для диспетчерської.
Яке середовище розробки потрібне для HMI-панелі Weintek чи Delta?
Weintek програмують в EasyBuilder Pro — безкоштовному середовищі з низьким порогом входу. Delta залежно від серії панелей використовує DIAScreen або власний Screen Editor. Обидва відрізняються від TIA Portal, у якому налаштовують Siemens Comfort Panels, тому проєкт екранів під один бренд не переноситься автоматично на інший.
Чим Profinet відрізняється від Modbus TCP для підключення HMI до ПЛК?
Modbus TCP — виробника-нейтральний протокол, працює з будь-яким контролером, що має Ethernet-порт. Profinet — протокол екосистеми Siemens з роботою в реальному часі і глибшою інтеграцією з S7-1200/1500: діагностика модулів і обмін даними без додаткового налаштування регістрів, як у Modbus. На об'єкті зі змішаним парком обладнання Modbus TCP лишається простішим спільним знаменником.
Резистивний сенсор HMI-панелі підходить для роботи в рукавицях?
Так, і це його головна перевага над ємнісним — резистивна мембрана реагує на будь-який тиск, включно з рукавицею чи стилусом. Плата за це — мембрана з часом зношується і втрачає точність калібрування, а мультитач і жести резистивний сенсор не підтримує.
Що означає захист IP65 на лицьовій панелі HMI?
IP65 означає повний захист від пилу і від струменів води з будь-якого напрямку, але стосується лише лицьової сторони панелі за склом. Задня частина з платою і шлейфами зазвичай має лише IP20 і вимагає монтажу всередині шафи керування, а не відкрито на вулиці чи в мийній зоні.
Яка роздільна здатність потрібна для HMI-панелі 15 дюймів?
Від 15 дюймів і більше виправдана FullHD — на такому екрані одночасно вміщують кілька мнемосхем, детальні тренди чи вкладку з архівом алармів, і низька роздільна здатність зробить дрібний текст нечитабельним. На панелях 4-7 дюймів базової SVGA цілком достатньо: деталі там однаково не розгледіти через фізичний розмір екрана.
Чи можна підключити HMI-панель одного виробника до ПЛК іншого бренду?
Так, якщо обидва підтримують спільний протокол — найчастіше Modbus TCP чи Modbus RTU, реалізовані практично в усіх ПЛК і панелях незалежно від бренду. Складніше з фірмовими протоколами на кшталт Profinet чи EtherNet/IP — вони теж відкриті специфікаційно, але потребують окремого драйвера чи модуля в панелі іншого виробника.
